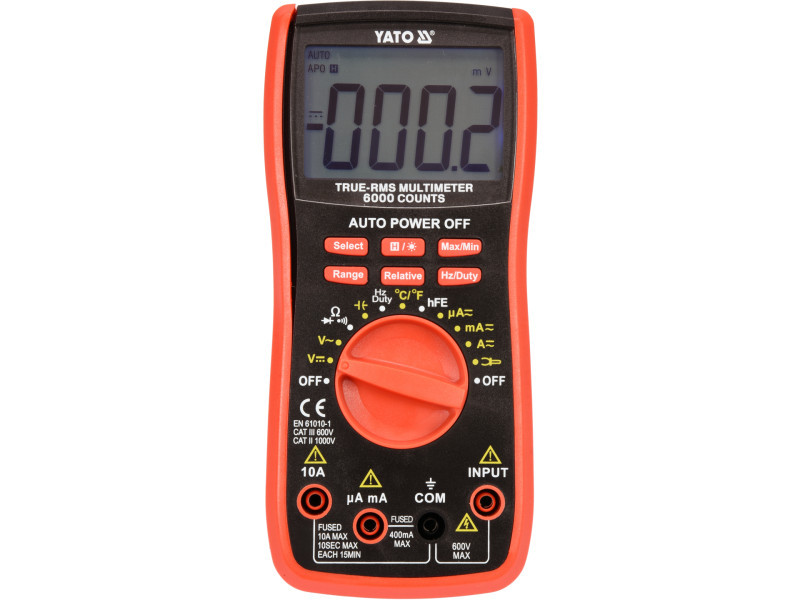

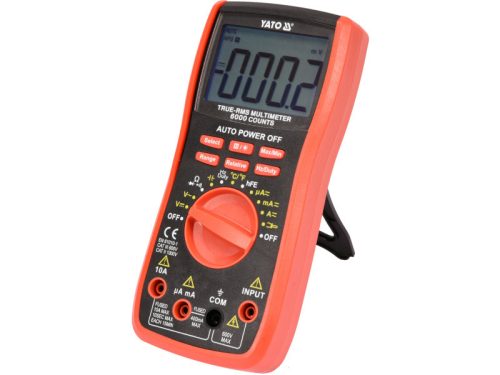

YATO Digitális multiméter

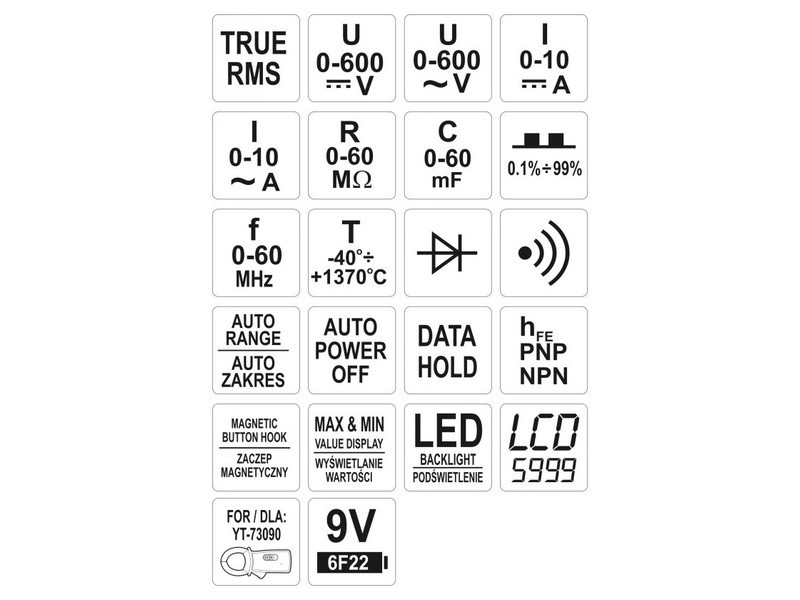

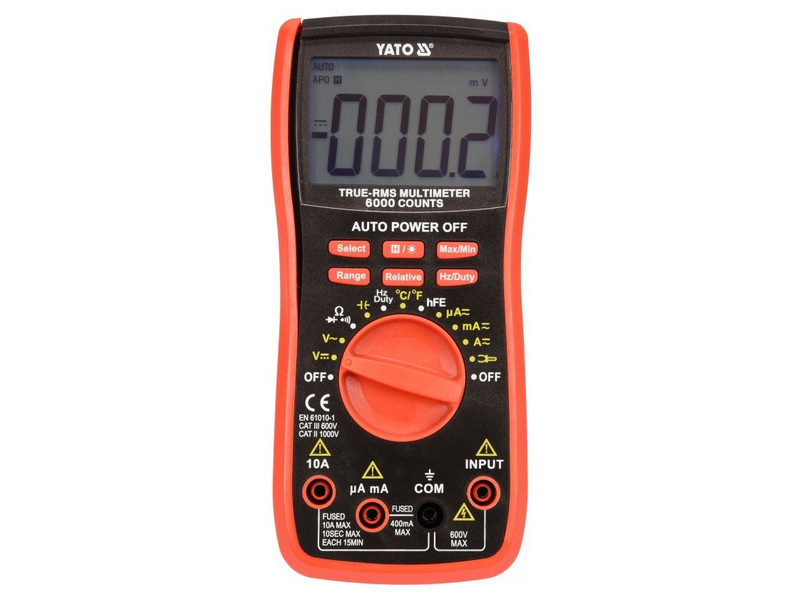

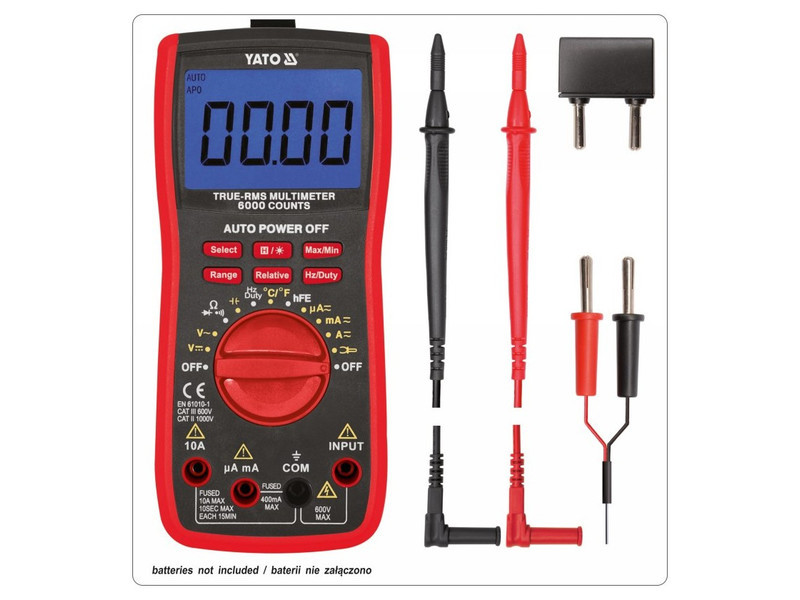

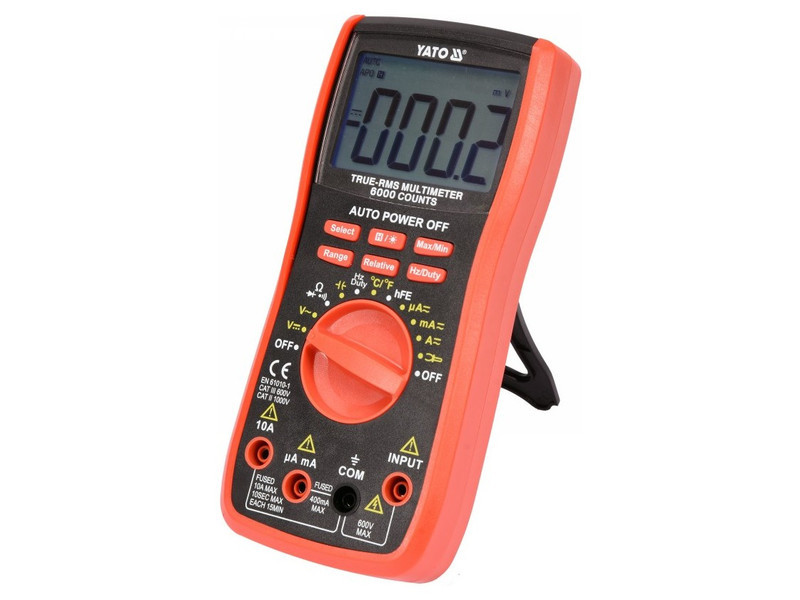

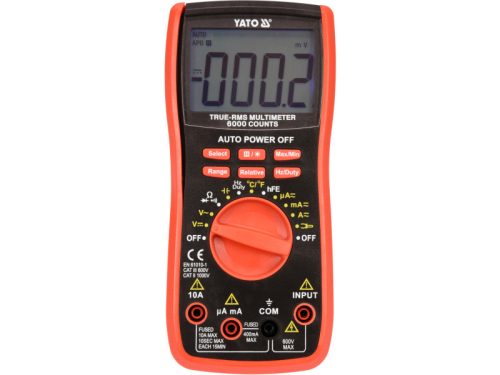

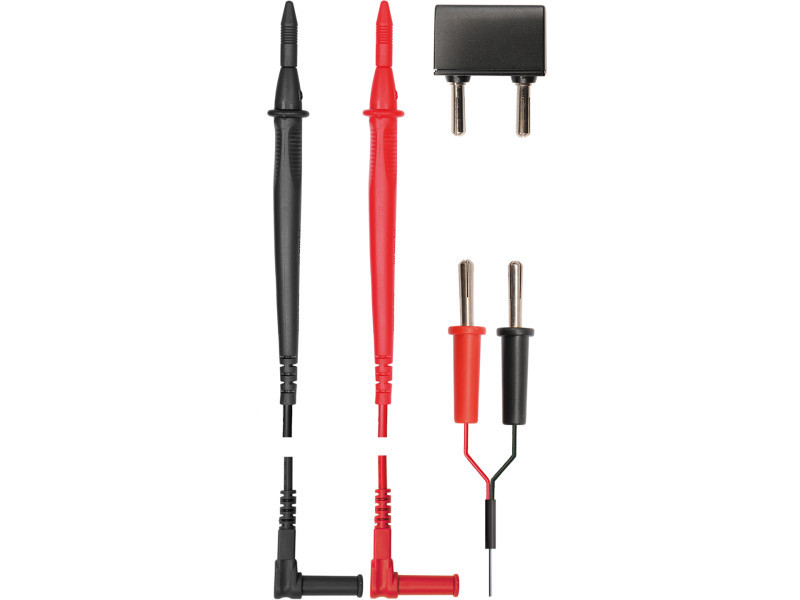

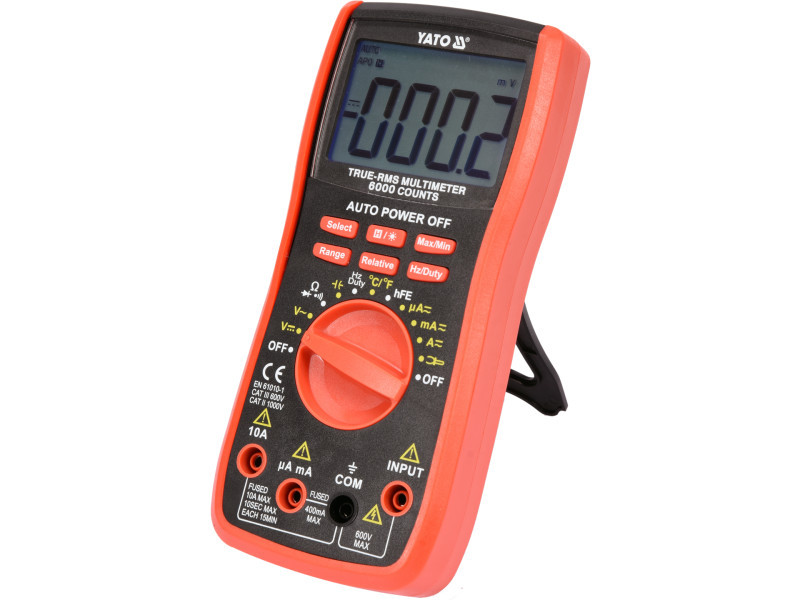

Univerzális mérőműszer YT-73085 TRUE RMS funkcióval és automatikus tartománnyal minden méréshez, amely lehetővé teszi az alap- és haladó elektromos mérések elvégzését. A műveletek gyorsaságán túl kétségtelen előnye a mérőcsipeszek formájában kínált további tartozék használata, például a YT-73090 nagy áramok méréséhez. Alapmérések: Váltakozó feszültség mérés: AC 0-600 V, TRUE RMS Egyenfeszültség mérés: DC 0-600 V Váltakozó áram mérés: AC 0-10 A, TRUE RMS Egyenáram mérés: DC 0-10 A Ellenállás mérés: 0-60 M? Dióda teszt: IF 0.8 mA, UR 3.3 V Áramkör folytonossági teszt: 0-100 ? További mérések: Kondenzátor mérés: 0-60 mF Frekvencia mérés: 0-10 Mhz Hőmérséklet mérés: -40 - 1370°C Töltési faktor mérés: 0.1-99% hFe tranzisztor teszt: 0-1000, leválasztható mérőadapter Mérési pontosságok: Példa a váltakozó feszültség mérésének pontosságának meghatározására. Számítás a mérési eredményre: 235 V A YT-73085 mérőműszer mérési pontossága ebben a tartományban: ±(1% + 8), felbontás 0.1 V mérési hiba számításának képlete: (mérési eredmény x 1%) + 8 x felbontás számítás: (235 x 1%) + 8 x 0.1 = 2.35 + 0.8 = 3.15 V Tényleges eredmény a mérési hiba figyelembevételével a 235 V jelzéshez = 235 ± 3.15 V Eredmény a mérési hiba figyelembevételével az egyenfeszültség mérési jelzéshez: 12 V = 12 ± 0.126 V eredmény a mérési hiba figyelembevételével a váltakozó áram mérési jelzéshez: 8 A = 8 ± 0.3 A A felbontás és a mérési pontosság táblázata megtalálható a felhasználói kézikönyvben. Beépített funkciók: TRUE RMS - egy ilyen funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőműszerekkel ellentétben a valódi effektív értékkel rendelkező eszközök nem csak a szinuszhullámú formákra, hanem a szinuszhullámú formákra is helyes értéket mutatnak, például magasabb harmonikusok által torzított, vagy négyzet vagy háromszög alakú hullámokra. Elengedhetetlen funkció olyan helyeken, ahol impulzus tápegységek, motor inverter meghajtók, HVAC rendszerek, stb. jelennek meg az áramkörben. AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésénél egy manuális tartománybeállítású mérőműszerrel a gomb használatával a legnagyobb tartománytól kezdve mérjen fel a legpontosabb eredményt adó tartományig - különben kockáztatja az eszköz károsodását. Másrészt egy AUTO funkcióval rendelkező multimeter esetén csak egyetlen mérést kell elvégezni, és a mérőműszer automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO módban indul RANGE - a mérési tartomány kézi megváltoztatása. Hasznos funkció, amikor sok azonos komponenst kell ellenőrizni ismert értékkel, például egy sor ellenállást. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét SELECT - a mérési mód megváltoztatása, például az ellenállás mérésének váltása dióda tesztre vagy áramkör folytonossági tesztre RELATIVE - a funkció használata a mérés során nullára állítja a kijelzőt és a kijelző előtti megjelenített értéket veszi alapértelmezett szintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja HZ/Duty - gomb, amikor a gombot frekvenciamérésre állítják, a beállítást töltési faktor/ciklus mérésre változtatja DATA HOLD [H] - a jelenleg mért érték megtartása a kijelzőn MAX/MIN - a jelenlegi mérés maximális vagy minimális értékének megtartása a kijelzőn További információk: LCD kijelző, maximálisan megjelenített eredmény: 5999 a képernyő háttérvilágítása hallható jelzés az áramkör folytonossági tesztjében 50 ? alatti ellenállásnál lehetőség a dióda és az áramkör folytonossági teszteinek külön-külön engedélyezésére mellékelt mérőszondák, hőmérséklet szonda, tranzisztor teszt adapter túlterhelés ellen védett kialakítás ABS műanyag ház + úgynevezett tok, azaz gumiborítás a mérőműszer mechanikai sérülések elleni védelmére mágneses függő lehetővé teszi a mérőműszer fém felületre, például autó motorháztetőre történő rögzítését. a mérőműszer automatikus kikapcsolása 15 perc után alacsony akkumulátortöltöttség jelző tápellátás: 9 V (6F22) akkumulátor
