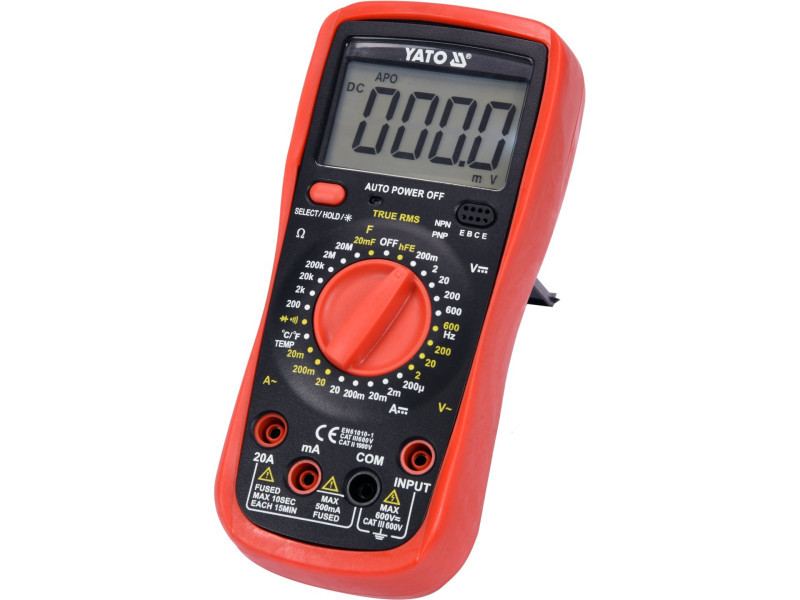

YATO Digitális multiméter

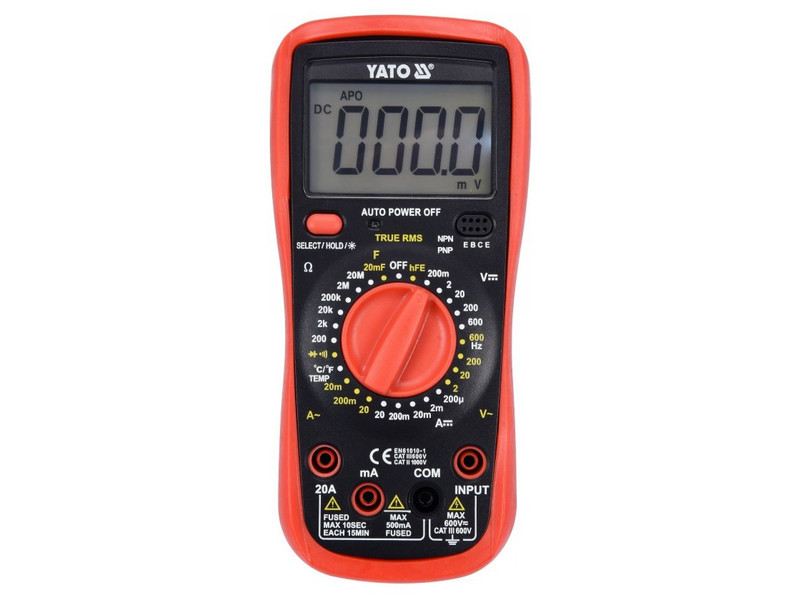

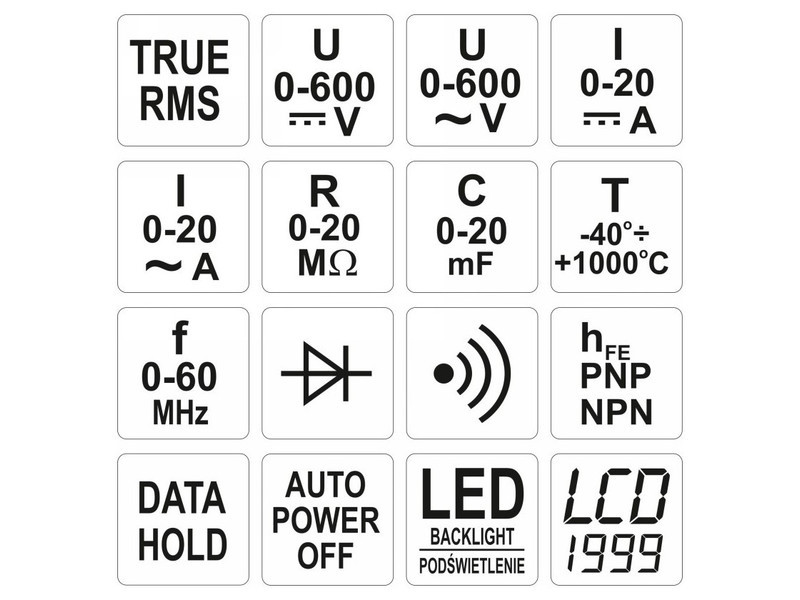

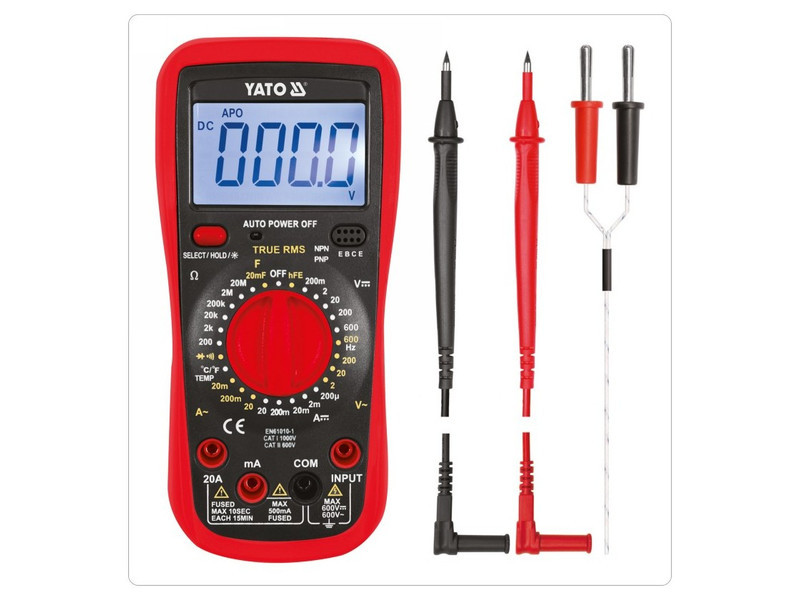

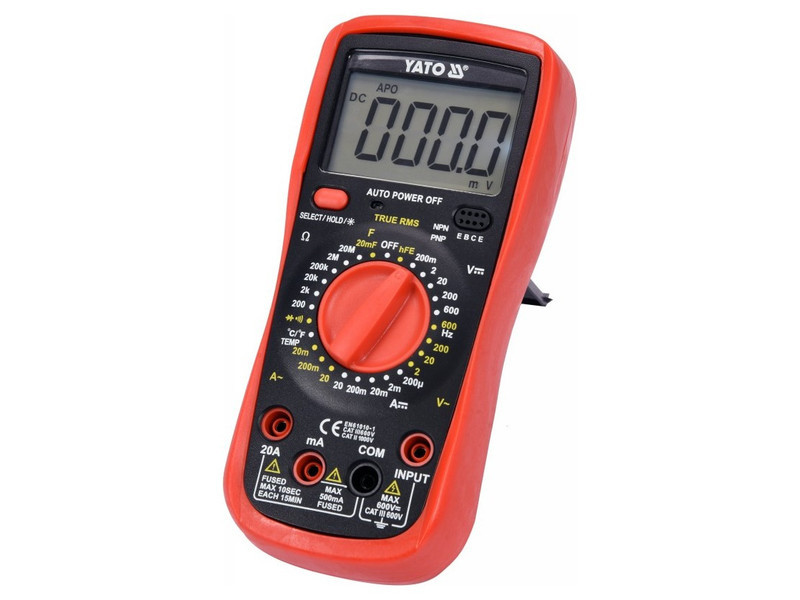

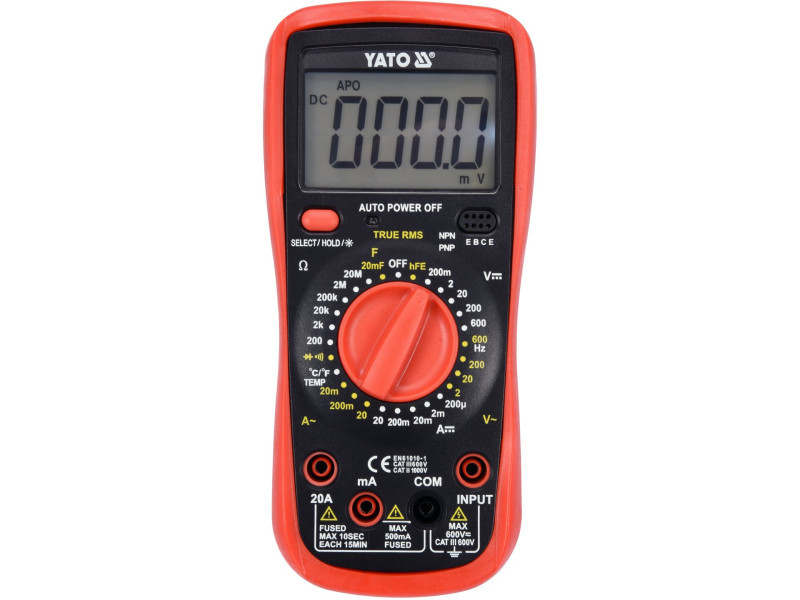

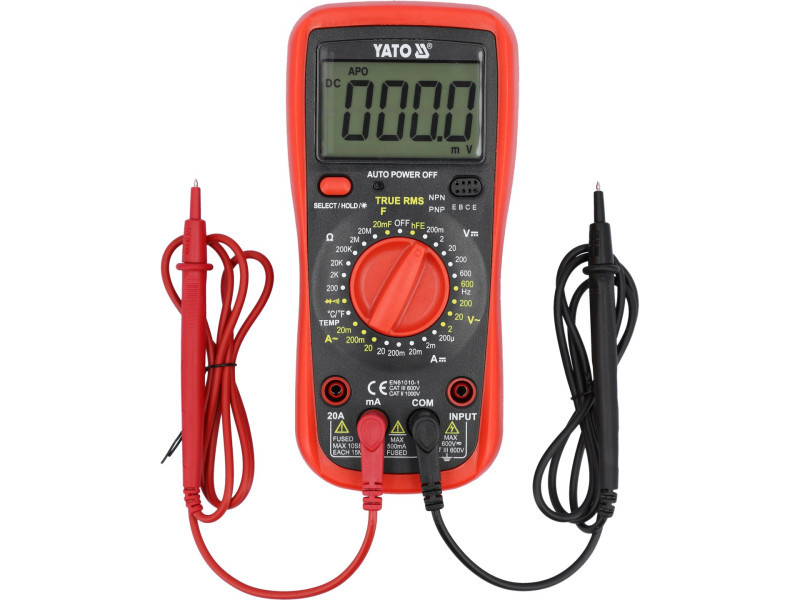

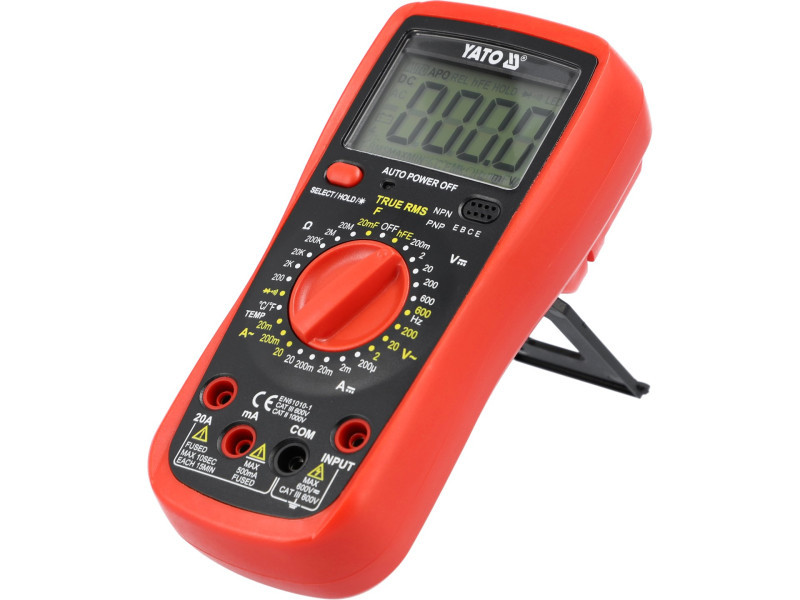

Az YT-73083 Univerzális Mérőműszer TRUE RMS funkcióval és manuális tartománnyal minden méréshez lehetővé teszi az alapvető és haladó elektromos mérések végrehajtását. Az AC és DC áram mérésének lehetősége akár 20 ampérig megkülönbözteti a multimétert más készülékektől, és a nagy képernyő kék háttérvilágítással még a nehezen megvilágítható körülmények között is láthatóvá teszi az eredményt. Alapvető mérések: AC feszültségmérés: A.C. 0-600 V, TRUE RMS DC feszültségmérés: D.C. 0-600 V váltóáram mérés: A.C. 0-20 A, TRUE RMS DC árammérés: D.C. 0-20 A ellenállásmérés: 0-20 M? dióda teszt: IF 1mA, UR 3.3 V áramkör folytonossági teszt: 0-100 ? További mérések: kondenzátor mérés: 0-20 mF áram frekvencia mérése 230 és 400 V-os háztartási hálózatokban: 50-60 Hz hőmérsékletmérés: -40-tól 1000°C-ig hFe tranzisztor teszt: 0-1000, beépített mérőaljzattal Méréspontosságok: Példa az AC feszültségmérés pontosságának meghatározására. Számítások a mérési eredményhez: 235 V Az YT-73083 mérőműszer mérési pontossága ebben a tartományban: ±(1.2% + 8), felbontás 0.1 V mérési hiba számítása formula: (mérési eredmény x 1,2%) + 8 x felbontás számítás: (235 x 1.2%) + 8 x 0.1 = 2.82 + 0.8 = 3.62 V Tényleges eredmény a mérési hibát figyelembe véve a 235 V jelzésnél = 235 ± 3.62 V Eredmény a mérési hiba figyelembevételével a DC feszültségmérés jelzésénél: 12 V = 12 ± 0.126 V eredmény a mérési hiba figyelembevételével az AC árammérés jelzésénél: 8 A = 8 ± 0.15 A A felbontás és a pontosság táblázata a mérésekhez megtalálható a felhasználói kézikönyvben. Beépített funkciók: TRUE RMS - egy ilyen funkcióval rendelkező mérőműszer megjeleníti az AC feszültség/áram valódi effektív értékét. Az átlagoló mérőműszerekkel ellentétben a valódi effektív értéket mutató készülékek nem csak a szinuszhullámok helyes értékét mutatják, hanem a torzított szinuszhullámokét is, mint például a magasabb harmonikusok, vagy a négyzetes vagy háromszög alakú hullámformák. Ez elengedhetetlen funkció, ahol impulzus tápegységek, motor inverter meghajtók, HVAC rendszerek stb. jelennek meg a körben. SELECT - a mérési mód váltása, pl. a dióda tesztjéről az áramkör folytonossági tesztjére, amikor a gombot AC 600V feszültségmérésre állítják, váltson a frekvenciamérésre a háztartási hálózatban DATA HOLD - az aktuálisan mért érték megőrzése a kijelzőn További információk: LCD kijelző, maximálisan megjelenített eredmény: 1999 a képernyő háttérvilágítása hangjelzés az áramkör folytonossági tesztjénél, ha az ellenállás 50 ? alatt van lehetőség a dióda és az áramkör folytonosságának külön tesztelésére mérőszondák és hőmérséklet szonda tartozék túlterhelés elleni védelemmel ellátott konstrukció ABS műanyag ház + úgynevezett tok, azaz gumi burkolat a mérőműszer mechanikai sérülések elleni védelmére a mérőműszer automatikus kikapcsolása 15 perc után alacsony akkumulátortöltöttség jelző tápellátás: 9 V (6F22) akkumulátor Figyelem! Ha ismeretlen értékeket mér manuális tartományváltással rendelkező mérőműszerrel a forgókapcsoló segítségével, a méréseket fokozatosan végezze el a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - különben kockáztatja a készülék károsodását.
