YATO Digitális multiméter

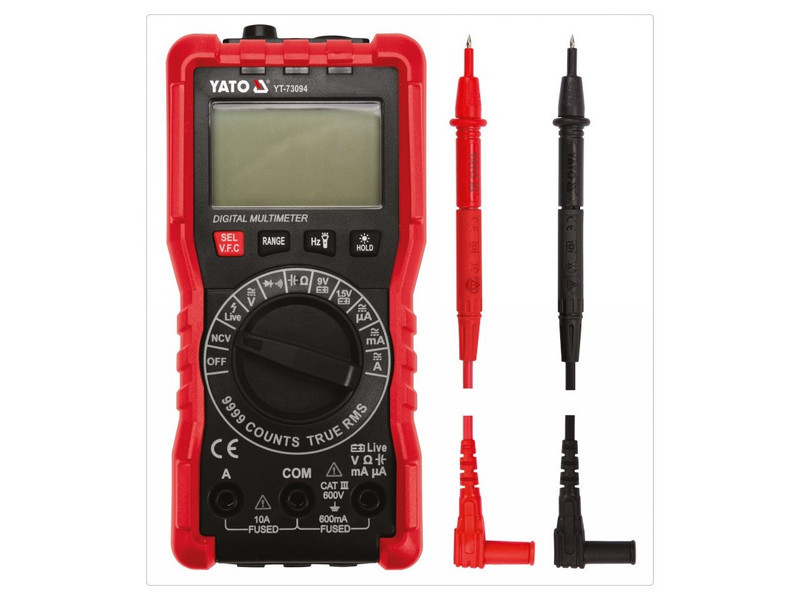

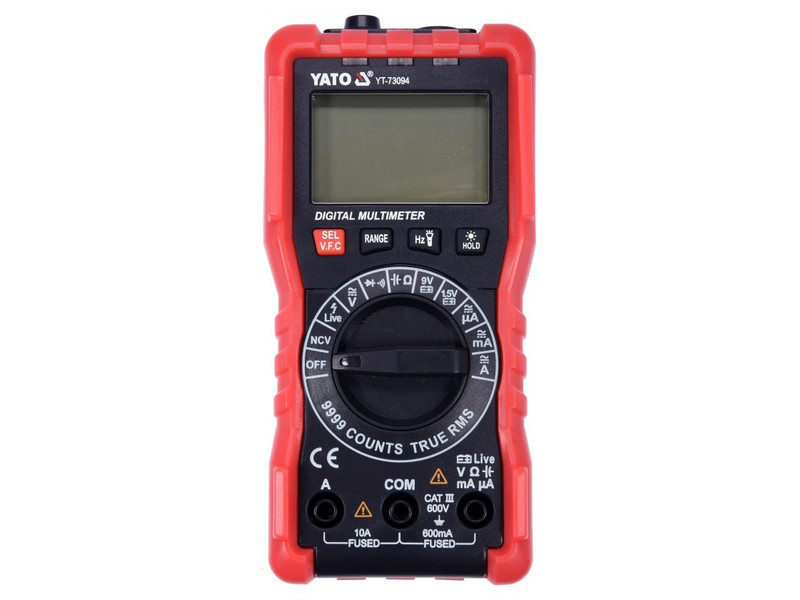

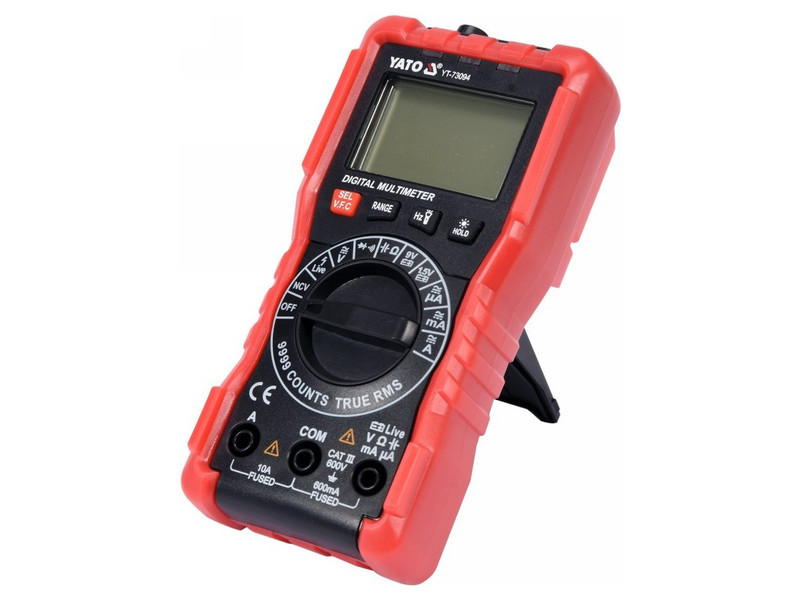

A YT-73094 univerzális mérő TRUE RMS funkcióval és automatikus tartománnyal minden méréshez lehetővé teszi az alap- és speciális villamos mérések elvégzését. További hasznos opció az érintkezés nélküli váltófeszültség érzékelése, valamint a fázisvezeték érzékelése az szigetelésen keresztül. A 1,5V és 9V-os akkumulátorteszt segítségével terhelés alatt ellenőrizhetjük az akkumulátor feszültségét, ez segít annak állapotának felmérésében és kizárni vagy megerősíteni a cserének szükségességét. Alapmérések: Váltófeszültség-mérés: A.C. 0-600 V, TRUE RMS + V.F.C. Egyenfeszültség-mérés: D.C. 0-600 V váltóáram-mérés: A.C. 0-10 A, TRUE RMS + V.F.C. Egyenáram-mérés: D.C. 0-10 A ellenállásmérés: 0-9,999 M? dióda-teszt: IF 1 mA, UR 3.3 V áramkör folytonossági teszt: 0-30 ? További mérések: kondenzátor-mérés: 0-99.99 mF frekvenciamérés: 0-60 khz érintkezés nélküli váltófeszültség-érzékelés: NCV 1.5 V-os akkumulátor teszt, körülbelül 30 ? terhelési ellenállással 9 V-os akkumulátor teszt, körülbelül 300 ? terhelési ellenállással Mérési pontosságok: Példa a pontosság meghatározására váltófeszültség-mérés esetén. Számítás a mérési eredményre: 235 V A YT-73094 mérő pontossága ebben a tartományban: ±(1.2% + 3), felbontás 0.1 V mérési hiba számításának képlete: (mérési eredmény x 1.2%) + 3 x felbontás számítás: (235 x 1.2%) + 3 x 0.1 = 2.82 + 0.3 = 3.12 V Tényleges eredmény a mérési hiba figyelembevételével a 235 V jelzésre = 235 ± 3.12 V Eredmény a mérési hiba figyelembevételével az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0.114 V eredmény a mérési hiba figyelembevételével a váltóáram-mérés jelzésére: 8 A = 8 ± 0.15 A A felbontás és a pontosság táblázatát a felhasználói kézikönyvben találja. Beépített funkciók: TRUE RMS - egy ezzel a funkcióval rendelkező mérő a váltófeszültség/áram valódi effektív értékét jeleníti meg. Az átlagos mérőkkel ellentétben, a valódi effektív értékkel rendelkező eszközök nem csak a szinuszos hullámformák, hanem a torzított szinuszos hullámformák, például a magasabb harmonikusok, vagy a négyszög vagy háromszög hullámformák helyes értékét is megjelenítik. Egy kötelező funkció, ahol váltakozó áramú tápegységek, motorinverter-meghajtók, HVAC rendszerek, stb. jelennek meg az áramkörben. NCV - érintkezés nélküli váltófeszültség-érzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és jelzi a fázisvezetéket is V.F.C. - aluláteresztő szűrő. A funkció például az elektromos motorvezérlő kimeneti feszültségének mérésénél hasznos, amely a frekvencia és a feszültség változtatásával szabályozza a motor sebességét (VFD vezérlők). Amikor a funkció aktiválódik, a mérő kiszűri a nagyfrekvenciás zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja. Így a szűrő lehetővé teszi a motorba áramló feszültség/áram valódi effektív értékének pontos mérését 1,5- és 9 V-os akkumulátorok tesztelése - a mérő a teszt során kis mennyiségű áramot vesz fel az akkumulátorból, így 100%-os információt kapunk arról, hogy az energiaforrás képes lesz-e tápellátást biztosítani az eszközünknek. A teljes információért érdemes először az egyenfeszültséget mérni, majd az eredményt összehasonlítani az akkumulátortesztből származó értékkel. Túl nagy esés vagy alacsony feszültség egyértelmű jelzés arra, hogy az energiaforrást ki kell cserélni AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy manuális tartománnyal rendelkező mérővel a forgótárcsa segítségével, a méréseket sorban végezze el a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - különben kockáztatja a készülék meghibásodását. Ezzel szemben egy AUTO funkcióval rendelkező multiméter esetében csak egy mérést kell végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul RANGE - a mérési tartomány kézi megváltoztatása. Hasznos funkció, ha sok azonos értékű komponenst ellenőriz, például egy sorozat ellenállást. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét SEL - a mérési mód megváltoztatása, például AC-ről DC feszültségmérésre DATA HOLD - a jelenleg mért érték megtartása a kijelzőn További információk: LCD kijelző, maximálisan megjelenített eredmény: 9999 a képernyő háttérvilágítása és zseblámpa funkció hangjelzés az áramkör folytonossági tesztnél, ha az ellenállás 30 ? alatt van automatikus váltás a dióda tesztről a folytonossági tesztre, ha az áramkör ellenállása 50 ? alatt van (nem lehet csak dióda tesztre állítani a mérőt) mérőszondák tartozék túlterhelés elleni védelemmel ellátott konstrukció ABS műanyag ház + úgynevezett tok, azaz gumi bevonat a mérő mechanikai sérülések elleni védelmére a mérő automatikus kikapcsolása alacsony akkumulátor töltöttségi szintjelző tápegység: két 1,5 V-os (AAA) elem
